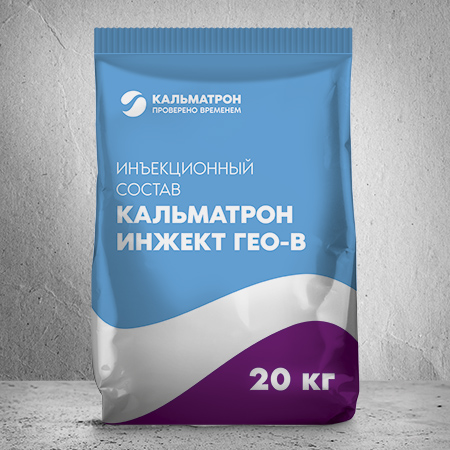

Купить Кальматрон Инжект ГЕО-В в Иркутске

Технологии применения

струйная цементация (слабые или сильно обводнённые грунты);
глубинное перемешивание (слабые грунтов на большой площади);
инъекция в режиме гидроразрыва (плотные грунты)
инъекция в режиме пропитки (крупнообломочные грунты и крупнозернистые пески).

Способы применения

через манжетную трубу;
через инъектор с теряемым наконечником.

Виды инъекций

Оконтуривающие инъекции — препятствует миграции значительного количества раствора за пределы зоны закрепления.
Рабочие инъекции — закрепляют грунты, значительно улучшая прочностные свойства. Раствор рабочих инъекций при этом включает в работу и оконтуривающие инъекции, ставшие после затвердевания составной частью армирующих грунт элементов.
Шаг (от 0,5 до 1,5м) и глубина инъекций определяются проектом.

Приготовление растворной смеси

Сухая смесь «Кальматрон-Инжект ГЕО-В» затворяется чистой водопроводной водой в подходящей емкости (ведро, таз, бетоносмеситель). Расход воды на 1 кг сухой смеси составляет 500-600 мл. Количество воды может меняться в зависимости от требуемой консистенции. Перемешивание следует производить до образования однородной консистенции в течение 2-5 минут строительным миксером.

!ВАЖНО: Необходимо тщательно измерить объем воды. Повторное добавление воды в приготовленный раствор не допускается. Не смешивать больше материала, чем можно выработать за 30-40 минут в зависимости от консистенции раствора.

Перемешивание следует производить до образования однородной, сметанообразной массы в течение 2-5 минут ручным строительным миксером, либо электродрелью со сменной насадкой-миксером.
Для растворения химических добавок следует выдержать технологическую паузу в течение 5-7 минут. Смесь должна загустеть.
Произвести повторное перемешивание в течение 2-5 минут. Консистенция при этом изменится, растворная смесь восстановит свою подвижность. При потере пластичности возобновить перемешивание.

Применение

При инъекции в грунты максимальное давление должно увеличиваться на величину статического давления водяного столба на глубине инъекции.
Давление регулируется интенсивностью расхода раствора. Рекомендуемый интервал давления инъекции 0,4-0,5 МПа (без учета давления водяного столба). Регулировка интенсивности расхода суспензии рекомендуется в интервале: 0-15 л/мин.
Подача раствора должна осуществляться плавно без колебаний интенсивности подачи. Для данной цели рекомендуется применение двухплунжерных инъекционных насосов непрерывной плавной подачи инъекционного состава с регулировкой 0-15л/мин.
Давление нагнетания следует контролировать и учитывать глубину нагнетания т.е. с учетом веса столба жидкости. Для контроля интенсивности расхода и давления нагнетания раствора следует использовать электронные следящие устройства постоянного действия.
Нагнетание раствора через каждую зону нагнетания надлежит производить до «отказа». За «отказ» следует принимать:
- поглощение скважиной (зоной) расчетного количества инъекционной суспензии при давлении нагнетания, не превышающем проектное;
- снижение расхода инъекционной суспензии до 0,1-1,0 л/мин на инъектор (зону) с одновременным повышением давления нагнетания несколько выше проектного.
При достижении «отказа» инъекция прекращается и оставшийся объем суспензии добавляется к объему инъекции следующей зоны, соседнего инъектора.
После отказа давление повышать в течение 5 минут до 1,5 МПа, после чего перекрыть кран.
В случае разрыва грунта (падение давления до значений близких к нулю или выход суспензии на поверхность) следует прекратить инъекцию на 10 мин. Затем возобновить с минимальной интенсивностью при повторе разрывов грунтов зафиксировать «отказ».
Для недопущения появления осадка раствора в суспензии при В/Т больше 0,6 суспензия должна постоянно перемешиваться 100...300 об/мин.
Шланги и оборудование после использования суспензии должны промываться холодной водой.

Контроль качества выполненных работ

Количество проверяемых инъекционных скважин на участке должно составлять не менее 3-4 % от количества запроектированных по объекту инъекционных скважин. Количество образцов закрепленного грунта, отобранных из каждой скважины, должно быть не менее 3-х.
Рекомендуется иметь на строительной площадке воронку Марша, тарированные емкости, весы, формы для изготовления образцов
При производстве работ по закреплению грунтов состав контролируемых показателей, предельные отклонения, объём и методы контроля должны соответствовать СП 45.13330.2017 «СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты». Объём работ по контрольному закреплению уточняется в зависимости от объёма закрепления, однородности грунтовых и других инженерно-геологических условий.
В ходе работ по данным исполнительной документации назначаются контрольные, а при необходимости и дополнительные рабочие скважины. Для предупреждения выбивания раствора при нагнетании скважины необходимо бурить на двойном расстоянии друг от друга в плане, т.е. через одну.
Если опытная инъекция не проводится, то при проведении работ по укреплению грунта не менее 10% скважин от общего их числа считаются опытными - прочность укреплённого грунта устанавливается путём отбора и испытания образцов грунта по ГОСТ 12248-2010 «Грунты. Методы лабораторного определения характеристик прочности и деформируемости». После окончания инъекционных работ закрепленные массивы должны быть вскрыты шурфами для детального изучения. Помимо шурфов, контроль прочности закрепления должен быть выполнен с помощью зондирования в десяти точках.
С учётом скрытости работ по укреплению грунта действующие нормы и правила предъявляют повышенные требования к контролю качества работ.

Техника безопасности

Состав не токсичен, пожаро-взрывобезопасен.
При производстве работ следует руководствоваться стандартом организации СТО 54282519-001-2016, а так же нормативными правилами техники безопасности.
Рабочие должны быть обеспечены средствами защиты: комбинезонами из плотной ткани, резиновыми сапогами (ботинки на резиновой подошве), резиновыми перчатками, рукавицами защитными очками, хлопчатобумажными шлемами, респираторами, марлевыми повязками для защиты кожи лица.
При попадании смеси защитного состава на оголенные участки кожи необходимо промыть данный участок водой в течение 5-10 минут с момента попадания смеси.
