Работу по восстановлению железобетонных конструкций ведутся по проекту. При составлении проекта учитываются все внешние условия и факторы, влияющие на долговечность конструкции. На основании результатов диагностики состояния железобетонной конструкции, а так же условий эксплуатации производится выбор технологии ремонта и восстановления конструкции.

Специалисты компании ГК «Кальматрон» готовы бесплатно разработать технические решения по гидроизоляции, ремонту и восстановлению новых, эксплуатируемых (аварийных) объектов на базе ваших чертежей, фотографий, проектов по обследованию. Технические решения разрабатываются индивидуально под ваш объект в Автокаде с полной технологией производства работ. Это значительно сэкомит ваше время, а также возможное не корректное применение материалов. Наличие у сотрудников ГК «Кальматрон» большого опыта в решении стандартных и уникальных проектов гарантированно позволит эксплуатировать Ваши объекты долгие годы без отказа по гидроизоляции.

3.1 Для ремонта повреждений железобетона (выкрашивание, эрозия, растрескивание) глубиной от 5 до 40мм применяется ремонтный состав «Гидробетон СРГ-Ф2». Материал применяется как для ремонта сплошных разрушений поверхности, так и для заделки трещин. Материал тиксотропного типа наносится на вертикальные, наклонные, и потолочные поверхности методом оштукатуривания. «Гидробетон СРГ-Ф2» это высокопрочный безусадочный ремонтный состав на основе портландцемента с добавлением специальных химических модификаторов. Материал армирован полипропиленовой фиброй, максимальная крупность зерен заполнителя 0,63мм. Смотреть рисунок 1.

3.2 Для ремонта глубоких повреждений железобетона глубиной от 20 до 60мм, с возможным оголением стальной арматуры, применяется ремонтный состав «Гидробетон СРГ-Ф1». Материал применяется как для ремонта сплошных разрушений поверхности, так и для заделки трещин. Материал тиксотропного типа наносится на вертикальные, наклонные, и потолочные поверхности методом оштукатуривания. «Гидробетон СРГ-Ф1» это высокопрочный безусадочный ремонтный состав на основе портландцемента с добавлением специальных химических модификаторов. Материал армирован полипропиленовой фиброй. В состав материала входит высокопрочный гранитный щебень фракцией 5-10мм. Смотреть рисунок 2.

3.3 Для ремонта сплошных разрушений железобетона большой площади, так же для общего усиления железобетонной конструкции применяется ремонтный состав «Гидробетон СРГ-2». Материал наносится методом полусухого торкретирования при помощи торкрет-установки. Минимальная толщина наносимого слоя составляет 5мм. Максимальная толщина слоя наносимого за один проход составляет 40мм. Количество наносимых слоев не ограничивается. Методом торкретирования могут обрабатываться горизонтальные, вертикальные, наклонные и потолочные поверхности. Гидробетон СРГ-2» это высокопрочный безусадочный ремонтный состав на основе портландцемента с добавлением специальных химических модификаторов. Максимальная крупность зерен заполнителя 0,63мм. Смотреть рисунок 3.

3.4 Для ремонта горизонтальных поверхностей с глубиной повреждений от 10 до 50мм применяется ремонтный состав наливного типа «Гидробетон Наливной-2». Так же состав применяются при ремонте сплошных разрушений на вертикальных поверхностях, для омоноличивания железобетонных колон и других элементов конструкции. Материал укладывается методом заливки в опалубку. «Гидробетон Наливной-2» это высокопрочный безусадочный ремонтный состав наливного типа на основе портландцемента с добавлением специальных химических модификаторов. Материал армирован полипропиленовой фиброй, максимальная крупность зерен заполнителя 0,63мм. Смотреть рисунок 4.

3.5 Для ремонта горизонтальных поверхностей с глубиной повреждений от 40 до 200мм применяется ремонтный состав наливного типа «Гидробетон Наливной-1». Так же состав применяются при ремонте сплошных разрушений на вертикальных поверхностях, для омоноличивания железобетонных колон и других элементов конструкции. Материал укладывается методом заливки в опалубку. «Гидробетон Наливной-1» это высокопрочный безусадочный ремонтный состав наливного типа на основе портландцемента с добавлением специальных химических модификаторов. Материал армирован полипропиленовой фиброй. В состав материала входит высокопрочный гранитный щебень фракцией 5-10мм. Смотреть рисунок 5.

3.6 Ремонт трещин. По своему виду трещины делятся на поверхностные не активные и сквозные подвижные трещины. Для ремонта поверхностных не активных трещин применяется один из ремонтных составов перечисленных выше (Гидробетона СРГ-Ф1, СРГ-Ф2, СРГ-2, Наливной-1, Наливной-2). Для этого трещина расшивается перфоратором и болгаркой с алмазным диском на всю глубину раскрытия. Ширина штробы минимум 20мм. Затем полученная полость заполняется ремонтным составом. Ремонт подвижных трещин представляется собой отдельную техническую задачу, для выполнения которой не подходит жесткий цементный раствор. Для ремонта таких трещин применяются специальные инъекционные смолы, а так же эластичные полиуретановые герметики.

3.7 Восстановление деформационных швов осуществляется по следующей технологии: - по краям шва удаляется разрушенный бетон; - в полость шва устанавливается пенополистирол для устройства разделительного слоя. - разрушенные края шва восстанавливаются одним из ремонтных составов (Гидробетона СРГ-Ф1, СРГ-Ф2, Наливной-1, Наливной-2) в зависимости от условий. Затем в полость шва укладывается уплотняющий шнур «вилатерм» и полиуретановый шовный герметик. Смотреть рисунок 6.

4.1 Перед укладкой ремонтных материалов должны быть устранены все  активные течи и фильтрации воды через железобетонные конструкции. Гидроизоляция осуществляется материалами системы «Кальматрон».

4.2 Разрушенный рыхлый бетон удаляется при помощи перфоратора вплоть до здорового прочного бетона.  Для правильного сцепления ремонтного материала с бетоном края обрабатываемого участка должны быть оконтурены на глубину 10мм.

4.3 Оголенные участки арматуры  очищаются от бетона и ржавчины.  Арматура должна быть очищена от бетона  на расстояние 20мм по всему диаметру. Очистка арматуры от ржавчины производится методом пескоструйной обработки или ручным способом. Так же допускается обработка арматуры «удалителем ржавчины».  Для правильного сцепления ремонтного материала с бетоном края обрабатываемого участка должны быть оконтурены на глубину 10мм. Смотреть рисунок 1.

4.4 На участках где степень повреждения арматуры от коррозии превышает допустимые значения, данные участки арматуры демонтируются. Взамен наваривается новый арматурный каркас в соответствии с проектом.

4.5 Расшивка трещин производится на всю глубину и длину. Трещина расшивается на штробу минимальная  ширина которой составляет 20мм.

4.6 Деформационные швы, требующие ремонта, освобождаются от герметизирующих масс уплотнительных лент и шнуров. Рыхлый и слабо-прочный бетон краев шва удаляется при помощи перфоратора.

4.7 Обрабатываемая поверхность бетона очищается от пыли грязи, жира масел и других загрязнений. Очистка производится при помощи карщетки, игольчатого пистолета, пескоструйной установки, аппарата высокого давления типа Karcher с рабочим давлением 200бар. Смотреть рисунок 2.

4.8 Непосредственно перед нанесением ремонтных материалов необходимо увлажнить поверхность бетона водой до полного насыщения. Смотреть рисунок 3.

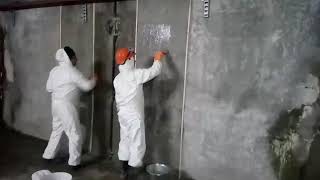

5.1 Нанесение ремонтных материалов производится при температуре основания и окружающего воздуха от +5 до +35 ºС.  Влажность окружающего воздуха должна находиться в пределах (65±10) %. Запрещается наносить составы на замороженное основание. При проведении работ в дождливую погоду необходимо предусмотреть навес, чтобы избежать размывания материала. При температурах ниже +5 ºС необходимо предусмотреть прогрев поверхности бетона и устройство «тепляков».

5.2 Работы по нанесению ремонтных материалов должны производить рабочие обученные технологии применения ремонтных материалов «Гидробетон». Рабочие должны быть оснащены всеми необходимыми инструментами и приспособлениями, а так же средствами индивидуальной защиты.

5.3 Затворение и нанесение ремонтных материалов производится в соответствии с инструкциями по применению на каждый материал в отдельности. Ремонтные материалы «Гидробетон» затворяются чистой водопроводной водой комнатной температуры. Рекомендуется замешивать материал в большой широкой таре (таз, ведро) объемом от 10л и более. Замешивание раствора производится низкооборотным миксером с насадкой для сухих строительных смесей. Минимальная мощность миксера 1кВт. Так же  смесь может приготавливаться в бетономешалке.  Количество приготовленного к нанесению раствора должно соответствовать объему выработки в течении  30 мин. Количество воды для затворения может незначительно меняться в зависимости от температуры и влажности воздуха. Перемешивание производить до получения однородной массы. При потере подвижности раствора необходимо повторить перемешивание, добавление воды НЕ ДОПУСКАЕТСЯ.

После нанесения ремонтных материалов необходимо обеспечить влажностный уход за поверхностью в течении 3-5 суток. Для этого поверхность необходимо периодически увлажнять, накрывать мокрой тканью.

Дальнейшие ремонтно-восстановительные и отделочные работы могут производиться после окончания  ухода за поверхностью. Ремонтные составы «Гидробетон» обладают высокой ранней прочностью и могут воспринимать значительные нагрузки уже на первые сутки твердения. Полный набор прочности и других технических свойств ремонтных материалов происходит в проектном возрасте (28 суток).

Технические характеристики материалов представлены в виде таблицы.
